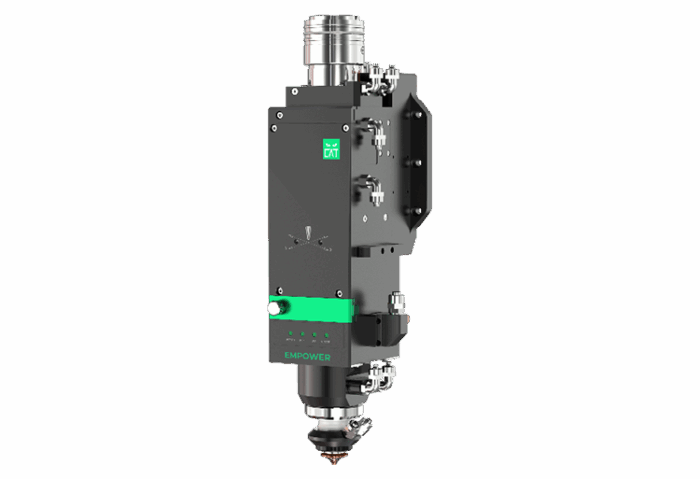

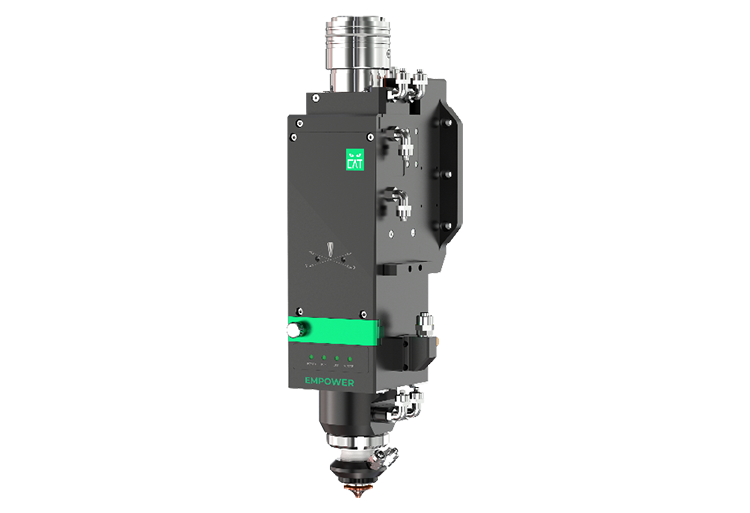

RayTools BS40K 0-40KW Intelligenter Faserlaser-Schneidkopf

Raytools BS40K-CAT

Der RayTools BS40K ist ein hochleistungsfähiger, intelligenter Schneidkopf mit einer Leistungsaufnahme von 40 kW. Er unterstützt sowohl analog-/puls-gesteuerte Fokussiereinheiten als auch die EtherCAT-Buskommunikation mit busgesteuerter Fokussierung. Das Produkt ist mit verschiedenen Faseranschlüssen wie QBH, QD, Q+ und LOE ausgestattet und gewährleistet so die Kompatibilität mit einer Vielzahl gängiger Laserquellen. Durch integrierte intelligente Sensoren können Überwachungsdaten in Echtzeit über drahtlose Netzwerke auf mobilen Geräten und CNC-Systemen ausgelesen werden.

Anfrage senden

Produktmerkmale

Doppelter optischer Schutz: Ausgestattet mit vier Schutzlinsensätzen, um die Lebensdauer der Linsen zu verlängern und die Dichtigkeit des Innenraums durch mehrfachen Schutz zu erhöhen.
Flexible Steuerungsmethoden: Unterstützt analog-/puls-gesteuerte Fokussiereinheiten oder EtherCAT-Buskommunikation mit busgesteuerter Fokussierung, wodurch eine kontinuierliche und schnelle Fokuslagenanpassung über Programmeinstellungen möglich ist.
Optimiertes mechanisches Design und Kühlsystem: Vereinfachte Linsenmontage für leichtere Wartung; Anti-Kollisionsstruktur reduziert Bedienfehlerrisiken; standardmäßige Korrosionsschutzbehandlung verhindert langfristige Undichtigkeiten im Wasserkühlungssystem.
Standard-Druck- und Linsentemperatursensoren: Präzise Gassteuerung und stabile Schnittqualität; Schutzfunktionen verringern das Risiko der Linsenverschmutzung; Ein-Klick-Gaskalibrierung und einfacher Düsenwechsel; Echtzeitüberwachung der Linsentemperatur zur Vermeidung von Schnittfehlern durch Verschmutzung.
Streulichterkennung: Standardmäßig mit einem hochreaktiven Streulichterkennungsmodul unter der Schutzlinse ausgestattet, das Linsenbrüche durch Verunreinigungen wirksam verhindert.
Integrierter kapazitiver Verstärker: Optional erhältlich ist ein integrierter kapazitiver Verstärker für eine noch präzisere und stabilere Höhenregelung.
Locherkennung / Prozessüberwachung: Kompatibel mit dem RayTools CNC-System, serienmäßig mit Locherkennung und Prozessüberwachungsfunktionen ausgestattet.

Technische Daten

Modell	Raytools BS40K-CAT
Faseranschluss	Q+, LOE3.1, LOE3.2
Faser-Wellenlänge	1080nm
Laserleistung	40kW
NA	0.13
Kollimationsbrennweite	F100
Fokussierbrennweite	F300
Autofokus-Bereich (horizontal)	-1.5 ~ +1.5mm
Autofokus-Bereich (vertikal)	-72~ +72mm
Kühlwasser	Φ8, max. 5bar, min. 1.5L/min
Schneidgas	Φ10, max. 25bar
Kühlgas	Φ8, max. 5bar
Betriebsspannung	24V±10%, min. 3A
I/O-Schnittstelle (19-polig)	max. 30mA
Gewicht des Laser-Schneidkopfs	9.6KG

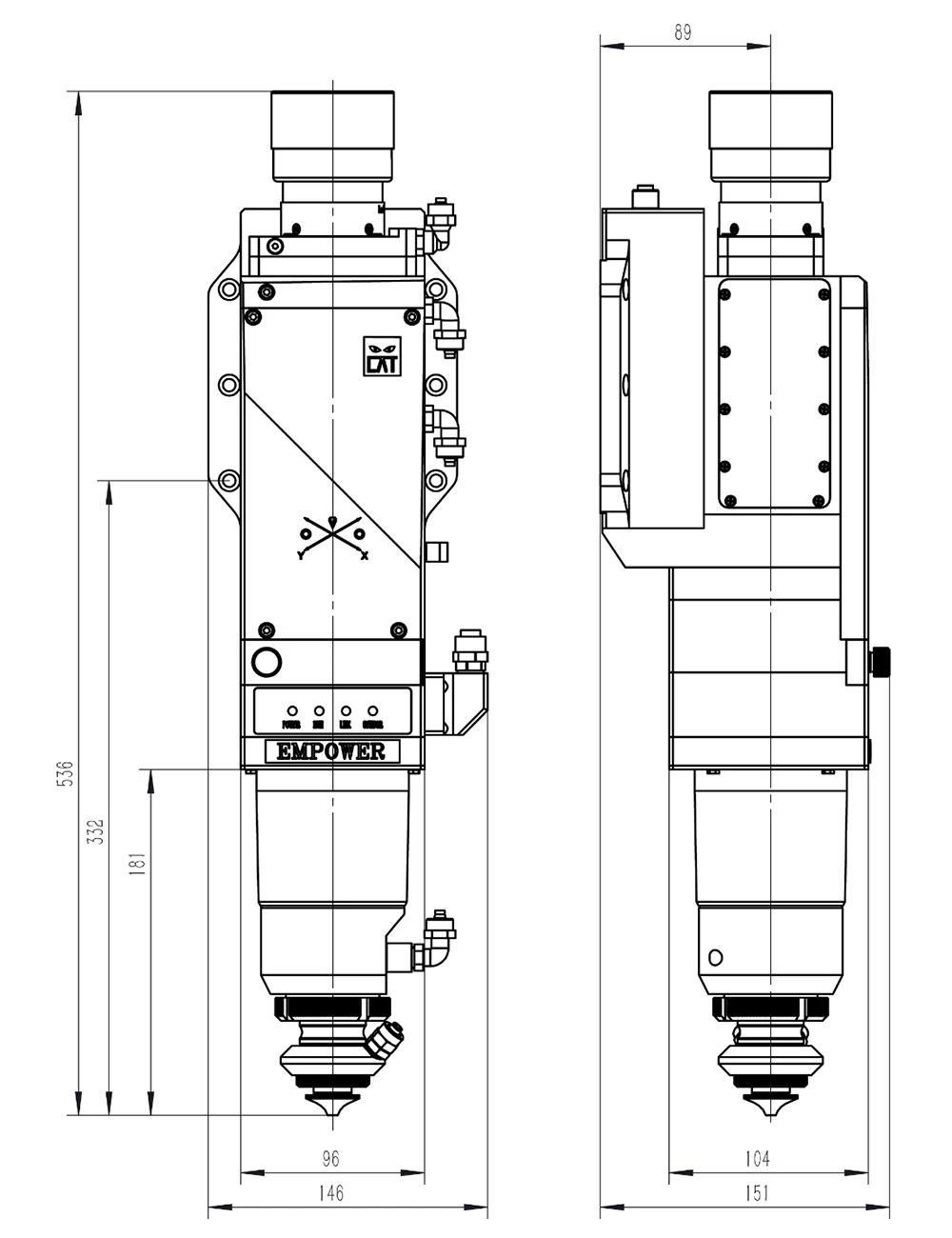

Installationshinweise - Montageloch Schraubenanzahl / Größe (Rückwand)	4xM6
Installationshinweise - Montageloch Schraubenanzahl / Größe (Verstärker)	4xM3
