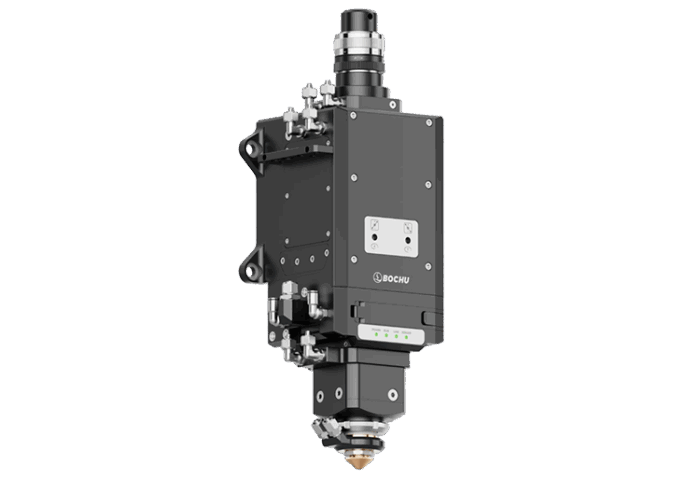

Głowica tnąca światłowodowa serii BOCI BLT6

BOCI BLT6 Series

Inteligentne głowice tnące laserowe serii BLT 6 zostały opracowane specjalnie do urządzeń laserowych o bardzo dużej mocy (do maksymalnie 40 kW). Dzięki zupełnie nowej konstrukcji ścieżki wiązki i zoptymalizowanej soczewce optycznej zapewniają one wyjątkową wydajność, stabilne cięcie, prostą instalację i konfigurację, a także podwójną ochronę przed pyłem. Funkcje inteligentnego przebijania i automatycznego ponownego cięcia spełniają wysokie wymagania zarówno cięcia powietrzem, jak i N2 o dużej mocy, znacznie zwiększając wydajność i wydajność.

Wyślij zapytanie

Cechy produktu

Inteligentne przekłuwanie: wykorzystuje czujniki do monitorowania procesu wiercenia i natychmiastowego rozpoczęcia cięcia po wykonaniu wiercenia.
Monitorowanie przeciwwybuchowe soczewek ochronnych: monitorowanie w czasie rzeczywistym wartości astygmatyzmu wewnątrz komory głowicy.
Monitorowanie procesu: monitorowanie w czasie rzeczywistym za pomocą wewnętrznego czujnika głowicy tnącej.
Ochrona przed kolizją: projekt ochrony przed kolizją głowicy tnącej skutecznie redukuje prawdopodobieństwo konieczności napraw w warsztacie. Klienci mogą wymieniać uszkodzone części samodzielnie, bez wsparcia technicznego, co obniża koszty utrzymania.

Szczegóły produktu

Stabilne i wydajne cięcie

Czujnik wewnętrzny głowicy tnącej realizuje stabilne cięcie, wykrywając niezrealizowane ścieżki cięcia i umożliwiając automatyczne ponowne cięcie.

Inteligentne przekłuwanie:

Monitorowanie procesu wiercenia w czasie rzeczywistym pozwala na natychmiastowe rozpoczęcie cięcia po wykonaniu wiercenia. Koniec z czekaniem, znacząco poprawiona wydajność.

Cięcie bez żużla

Monitorowanie wiązki laserowej umożliwia jej wyłączenie w odpowiednim momencie, co zapewnia cięcie bez żużla i bez przerw.

Łatwość konserwacji

Szuflada optyczna gotowa do użycia, wymiana soczewki w ciągu 5 minut. Niskie koszty napraw.

Niezawodna ochrona

Śruby ochronne chronią głowicę tnącą przed uszkodzeniem. Brak strat czasu na naprawy serwisowe.

Inteligentne i bezpieczne przetwarzanie

Monitorowanie ciśnienia gazu pierwszej i drugiej soczewki ochronnej, zapewniające wczesne ostrzeżenie.

Monitorowanie soczewki ochronnej

Ulepszony algorytm zintegrowany z czujnikiem skutecznie zapobiega pękaniu soczewek ochronnych spowodowanym zanieczyszczeniami.

Dane techniczne

Model	BLT643H (replacing BLT642H)	BLT663H (replacing BLT662H)	BLT683H (replacing BLT682H)	BLT6103H (replacing BLT6102H)
Moc	≤15kW	≤20kW	≤30kW	≤40kW
Interfejs światłowodowy	Q+, QD, QBH, ADD	Q+, QD, QBH, ADD	Q+, ADD	Q+, ADD
Ogniskowa soczewki (mm)	200	200	200 / 300	300
Długość kolimacji (mm)	100	100	100	100
Górna soczewka ochronna (mm)	D25.4*T4	D25.4*T4	D25.4*T4	D25.4*T4
Dolna soczewka ochronna (mm)	D34*T5	D34*T5	D34*T5	D34*T5

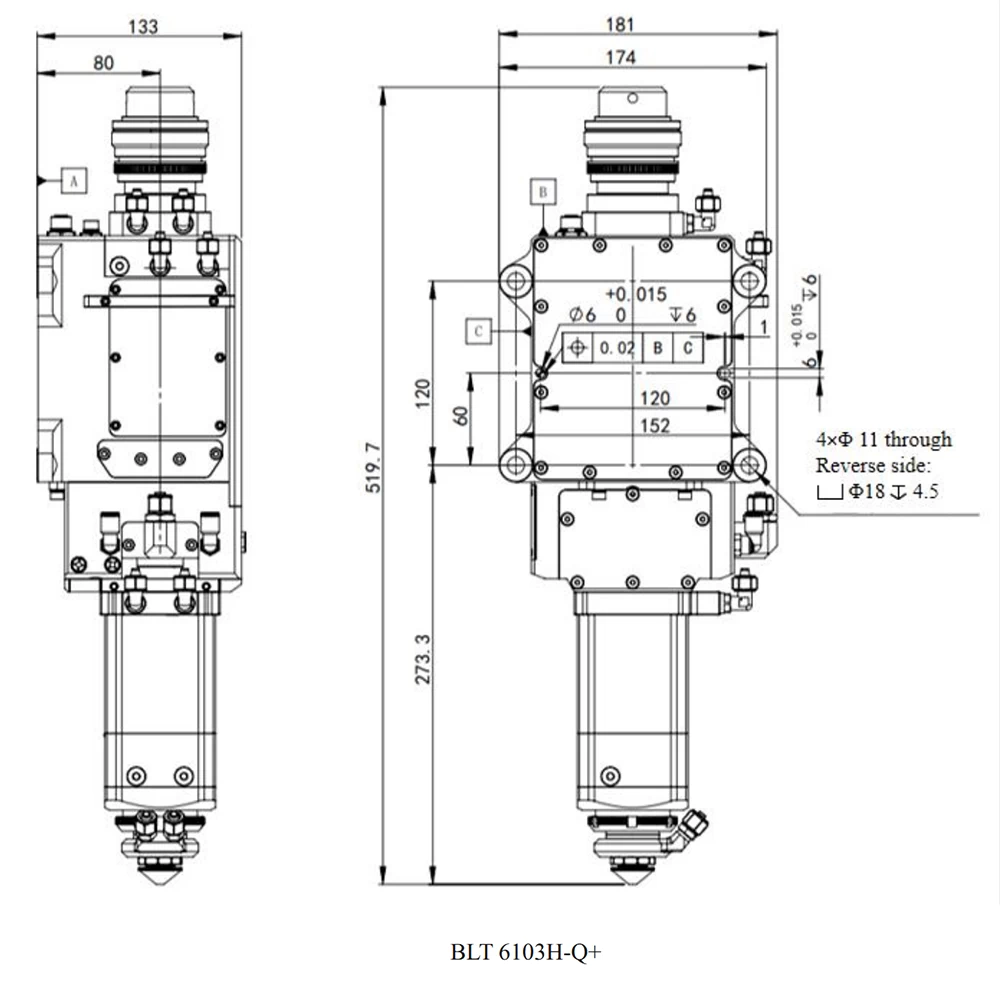

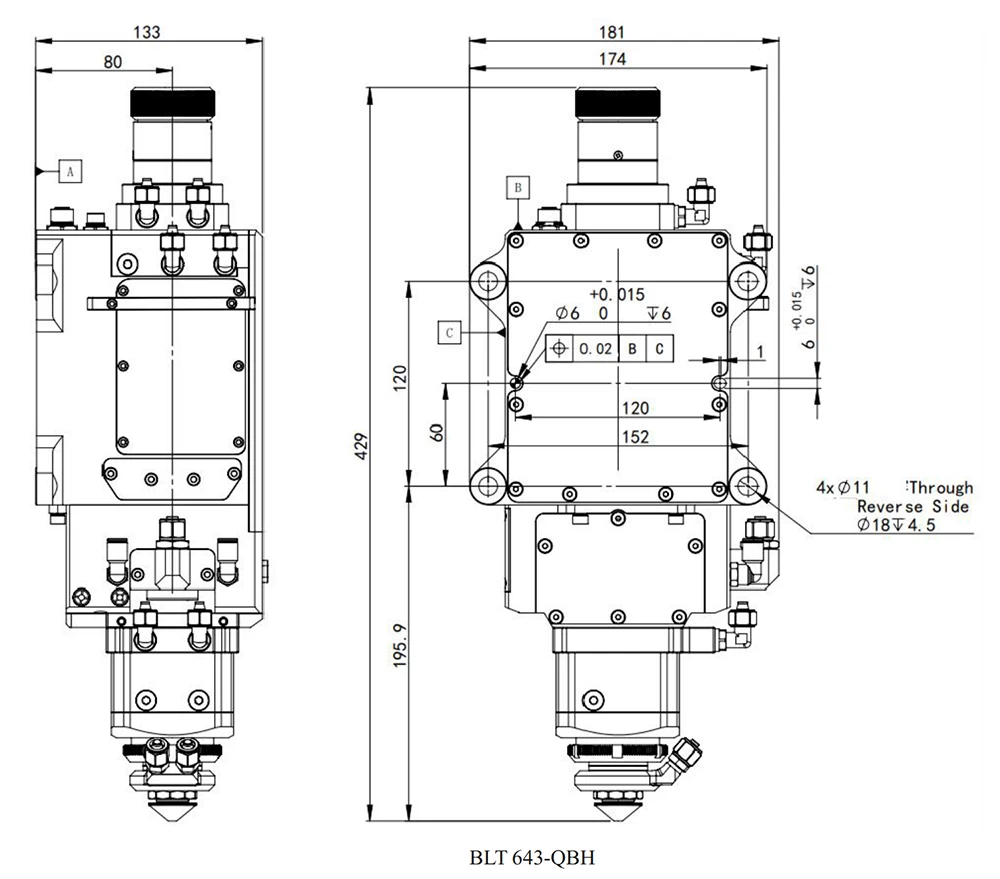

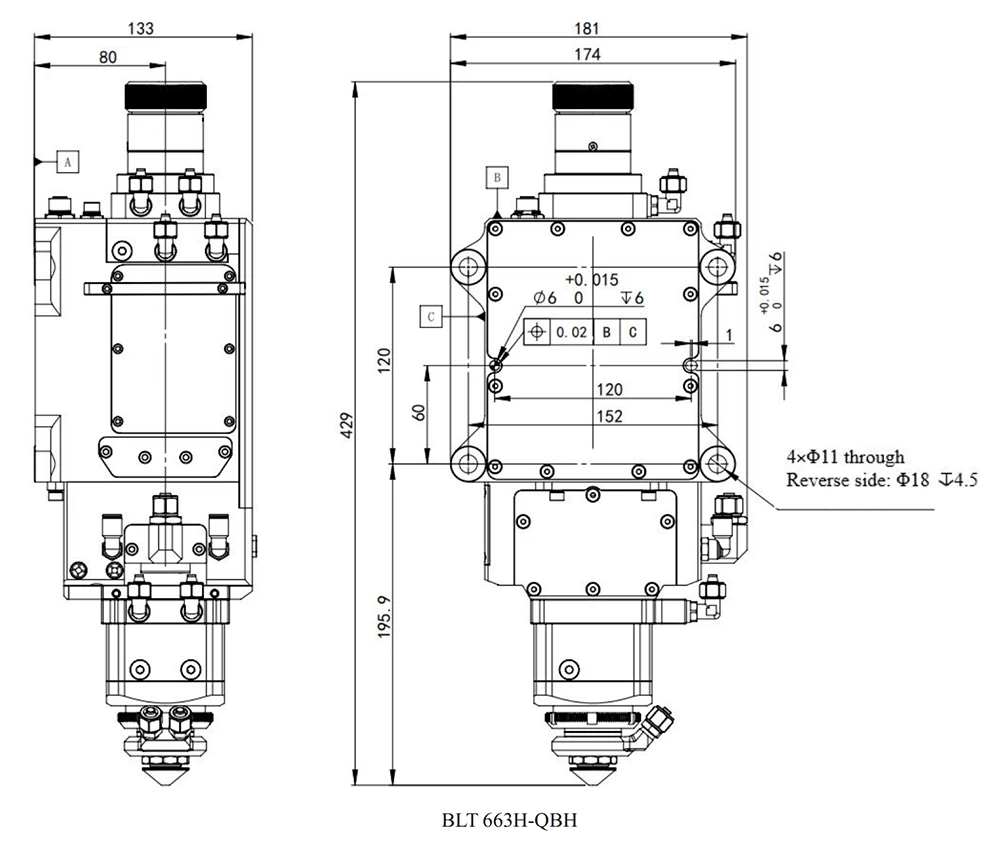

Rozmiar (mm)	442.3×181	442.3×181	519.7×181	519.7×181
Waga (kg)	≈9.0	≈9	≈9.8	≈9.8
Zakres autofokusa (mm)	-50 ~ +40	-50 ~ +40	-50 ~ +40 (F200) / -100 ~ +50 (F300)	-100 ~ +50
Długość fali lasera (nm)	1030-1090	1030-1090	1030-1090	1030-1090
Gaz tnący (Bar)	Φ10, maks. 25bar	Φ10, maks. 25bar	Φ10, maks. 25bar	Φ10, maks. 25bar
Gaz chłodzący (Bar)	Φ6, max. 5bar	Φ6, max. 5bar	Φ6, max. 5bar	Φ6, max. 5bar
Woda chłodząca	Φ8, max. 5bar, min. 2.0L/min	Φ8, max. 5bar, min. 2.0L/min	Φ8, max. 5bar, min. 2.0L/min	Φ8, max. 5bar, min. 2.0L/min
