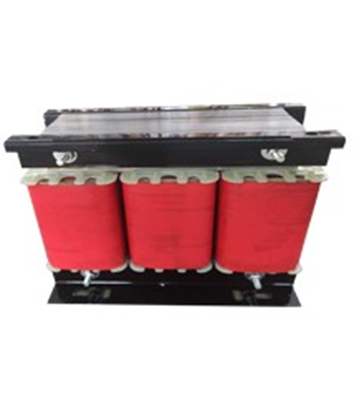

SG-Serie dreiphasiger Trockentransformatoren für Lasermaschinen

Dreiphasiger Trockentrennstransformator

Das SG-Serie dreiphasiger Trockentransformatoren bietet nicht nur Spannungsumwandlung im Stromnetz, sondern isoliert auch effektiv dritte Harmonische aus dem Netz. Dies reduziert die Überhitzung der Geräte und verlängert die Lebensdauer der Isoliermaterialien, wodurch der Schutz und die Zuverlässigkeit der Geräte verbessert wird.

Diese Transformatoren sind besonders geeignet für den Einsatz mit importierten Geräten, z. B.:

  • 380 V Eingang → 220 V Ausgang
  • 380 V Eingang → beliebige Ausgangsspannung
  • 220 V Eingang → beliebige Ausgangsspannung

Die Leistungskapazität reicht von 1 kVA bis 1000 kVA. Sowohl die SG- als auch die DG-Serie werden in verschiedenen einphasigen und dreiphasigen Stromversorgungssystemen mit AC 50–60 Hz und Eingang-/Ausgangsspannungen bis maximal 500 V eingesetzt. Alle Produktspezifikationen, einschließlich Ein- und Ausgangsspannung, Anschlussgruppen, Abstufungspositionen, Wicklungskapazitätsverteilung, Sekundärwicklungsaufbau und Gehäuseanforderungen, können kundenspezifisch entwickelt und hergestellt werden.

Produktmerkmale

  • Wissenschaftlich und rational konstruiert, Spannungsregelung innerhalb von ±1 % – 1,5 %.

  • Hergestellt aus hochwertigen, neuen Siliziumstahlblechen, wodurch Eisenverluste reduziert und die Betriebseffizienz erhöht werden.

  • Aus hochtemperaturbeständigen Leitermaterialien, um Eigenverluste zu minimieren und die Leistungsfähigkeit deutlich zu steigern.

  • Ausgestattet mit H-Klasse-Isolierung und hochtemperaturbeständigen Isoliermaterialien, die die Durchschlagsfestigkeit und Isolationsklasse erhöhen und die Lebensdauer verlängern.

  • Hohe Effizienz: Gesamteffizienz ≥ 98 %.

  • Patentiertes Design, ästhetisch, modern, hohe Leistungsdichte, kompakte Bauweise, effizienter Platzbedarf.

  • Strukturelle Ausführung: verfügbar als offener Typ oder geschützter (geschlossener) Typ.

Technische Daten

Modell SG-Serie
Phase 3-Phasen
Spezifikation 1KVA-3000KVA
Eingangsspannung 3φ 220V/380V/415V/460V.399V/360V
Ausgangsspannung Verschiedene Spannungen, kundenspezifisch anpassbar
Ausgangsspannungsgenauigkeit  ±1%
Spannungsregelung ≤1.5%
Ausgangswellenformverzerrung Keine Verzerrung (im Vergleich zur Eingangswellenform)
Isolationsklasse / IP-Schutzart Isolationsklasse: F / H / HC wählbar (Standard: H); IP: IP00, IP20 usw
Wirkungsgrad ≥98%
Anwendungsfrequenz 50 / 60 Hz
Anschlussart Y / △
Überlastfähigkeit Dauerbetrieb bei 1,2-facher Nennlast für 4 Stunden (geeignet für Langzeitbetrieb bei Volllast)
Geräuschpegel ≤35 dB (1 m Abstand)
Temperaturanstieg ≤60 ℃
Isolationswiderstand ≥150 MΩ
Durchschlagsfestigkeit 3000 VAC / 1 min
Bemessete Lebensdauer 30 Jahre
Betriebsumgebung Umgebungstemperatur: -20 ℃ bis +45 ℃; relative Luftfeuchtigkeit ≤95% RH (ohne Kondensation)
Installationsumgebung Frei von korrosiven Gasen und leitfähigem Staub
Sicherheitsstandards Konform mit VDE 0550, IEC 439, JB 5555, GB 226 und weiteren internationalen/nationalen Normen
Kühlmethode AF
